ピンラック式除じん機
水路全幅にわたってかき取り可能な、コンパクトな除じん機です。
概要
分流式汚水沈砂池・合流式沈砂池や雨水沈砂池に適した除じん機です。
小形タイプ
水路幅が狭く、水深の浅い中都市の処理場・ポンプ場や大都市でも郊外に建設する中継ポンプ場の沈砂池などに適したコンパクトで水路全幅にわたってかき取り可能な除じん機です。
特長

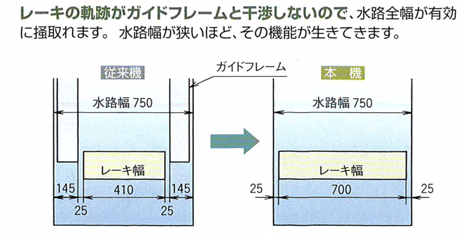

- 水路全幅にわたってかき取りが可能
- 低水位でのかき揚げが可能
- 機高が低く、コンパクトな構造
- 無人運転にも対応可能
(当社比)
システム・装置概要
レーキと一体になった駆動用ピニオンが、水路両側のガイドフレームに取り付けたピンラックとかみ合うことにより、レーキがスクリーンとガイドフレームの間で周回してしさをかき揚げます。昇降中のレーキがガイドフレームと干渉せず、またどの位置からでも逆転運転できる構造になっています。

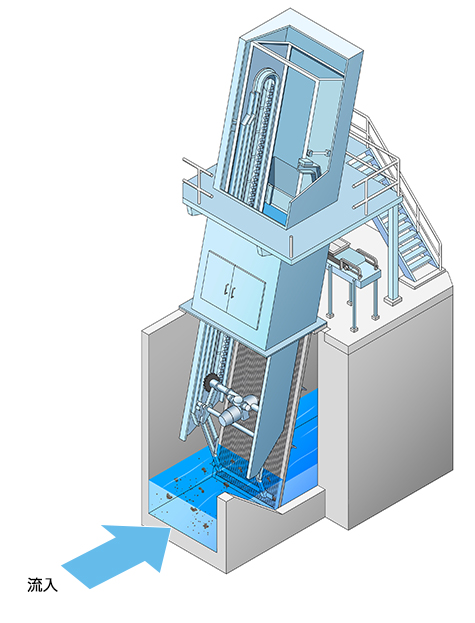

構造概念図
小型タイプ（水路上部）
普通タイプ
水路規模が比較的大きく、粗大浮遊物が流入する恐れのある合流式や雨水沈砂池に適した運転・保守が容易な除じん機です。
特長
- 障害物を自動回避
- どの位置でも逆転可能
- 機高が低く、コンパクトな構造
- 保守作業の軽減が可能
(当社比)
システム・装置概要
ピニオンとピンラックのかみ合いでレーキを周回させ、粗大浮遊物をかき揚げる構造です。オプションとしてフレキシブルな障害物回避機能を用意しています。

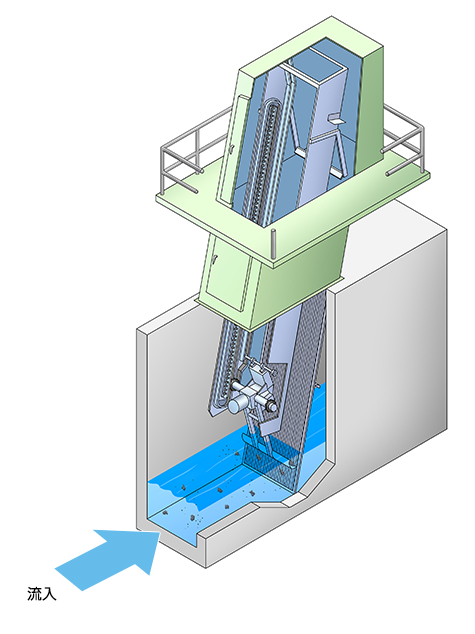

構造概念図
普通タイプ（流入側全景）
適用分野
- 分流式汚水・雨水沈砂池
- 合流式沈砂池
