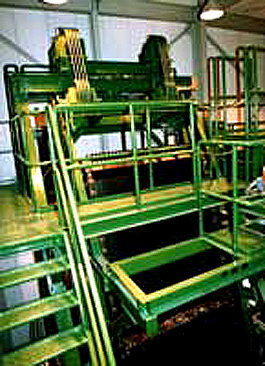

伸縮アーム式自動除じん機

3段伸縮アーム機構を採用し、コンパクト化を実現した除じん機です。

概要

滑車とチェーンを組み合わせ、レーキアームを3段に伸縮させる機構を採用した、狭い水路幅に適した間欠式除じん機です。

特長

1. コンパクトな構造
   1段目のレーキアームに2、3段目のレーキアームが収納される構造なので、機高を低く抑えることができ、階高に制約のある建屋内にも有効です。
2. 効果的なかき取り
   水路にレーキアームを案内するフレームが不要なので、水路幅全体のかき取りが効率的に行えます。
3. 幅広い施設に適用可能
   水路幅・深さに応じた設置が行えます。また、しさの大きさに応じてレーキアームのかき取り角度を変えることができます。
4. 省エネルギー
   バランスウエイトを利用しているので、上昇・下降とも無駄な力がかからず、低動力で運転できます。
5. 保守点検が容易
   駆動・機械部分が水路上部の床面上にあるため、腐食や磨耗の心配が少なく、保守点検も容易です。
6. 複数水路に対応
   機械部分を走行台車に乗せた移動式を採用することで、複数水路の除じんにも対応できます。

(当社比)

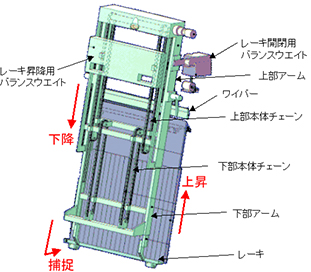

システム・装置概要

1. レーキ昇降用駆動装置が回転して、レーキが「開」（スクリーンと離れた）の状態でアームが動きだします。
2. 下部アームは上部アーム内に、レーキアームは下部アーム内に沿って下降します。連動する上部・下部本体チェーンにより、下部アームとレーキアームがそれぞれ始動し、レーキが下降します。
3. レーキ開閉用駆動装置によりレーキがスクリーン面にかみ合わさり、レーキアームを上昇させてしさをかき揚げます。
4. かき揚げられたしさは、スクリーンを伝いシュートワイパーまで運ばれ、払い落とされます。

適用分野

• 雨水ポンプ場
• 排水機場
• 下水処理場
• 浄水場の沈砂池
• 水力発電所の取水口
