置換空調型クリーンルームシステム

お客さまの事業を通じて、カーボンニュートラルに貢献する省エネ型クリーンルームシステムをご提案します。

システムの概要

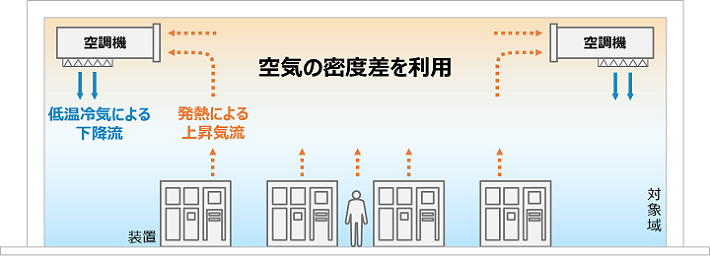

天吊型空調機からの下降気流により、空調対象域の温調／除塵する省エネ型クリーンルームシステムです。

特許出願中　特開2023-58225、特開2023-58226

特長

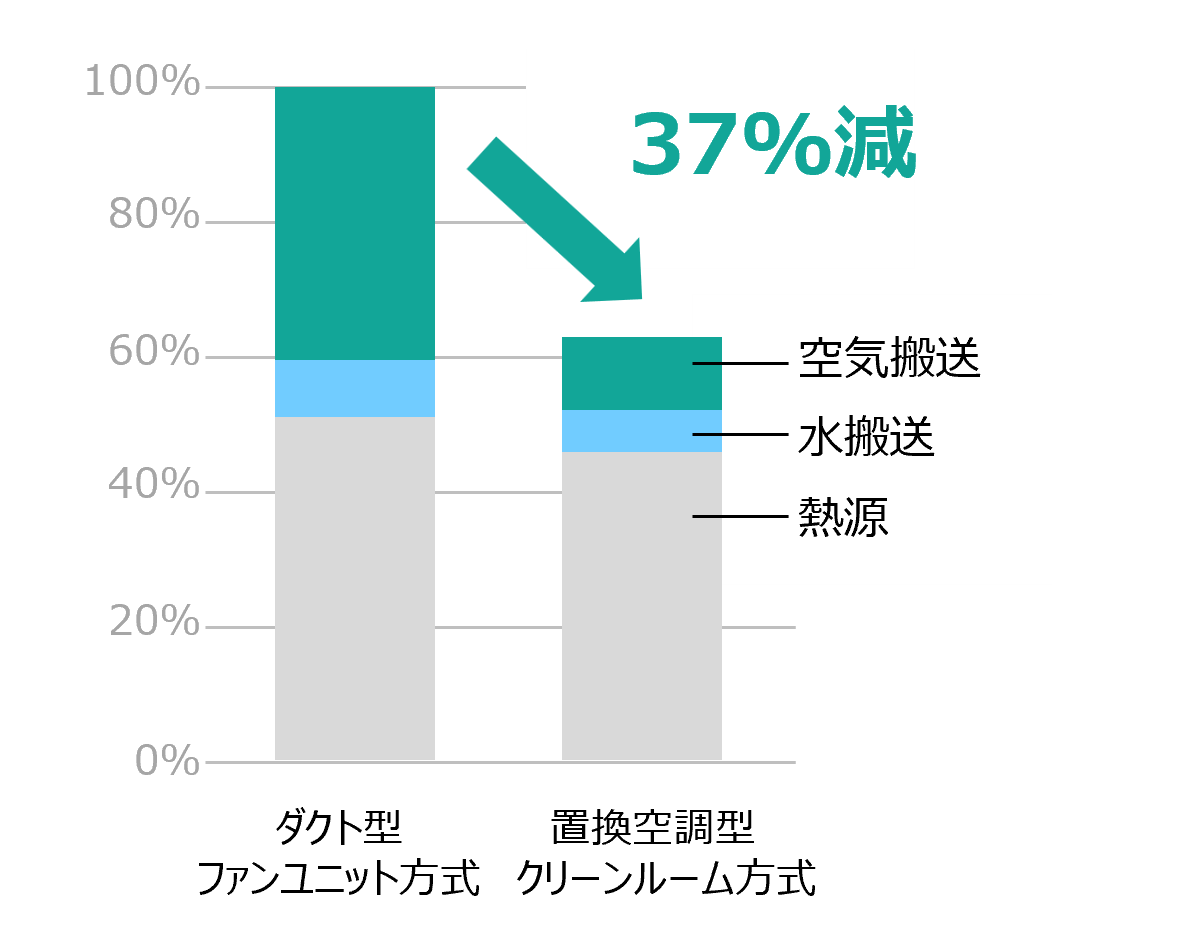

1．ランニングコスト削減

2．空調ダクト・天井レス

天吊型空調機に温調・除塵機能を持たせることで、空調ダクトおよびクリーンルーム天井が不要となります。

3．製造エリア拡大

天吊型空調機の採用により、機械室の内調機およびクリーンルーム内の床置型空調機の設置スペースが不要となります。

室内環境評価

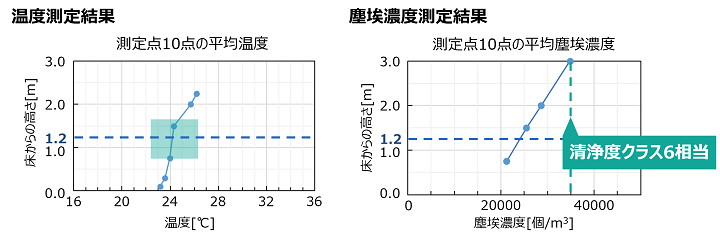

実施試験

制御高さ1.2 m付近において、室内平均温度±2°C、清浄度クラス6以下相当の環境を確認しました。

• ※測定条件：熱負荷：210W/m²、発塵負荷：室内平均で32,000個/m³、換気回数：17回/h

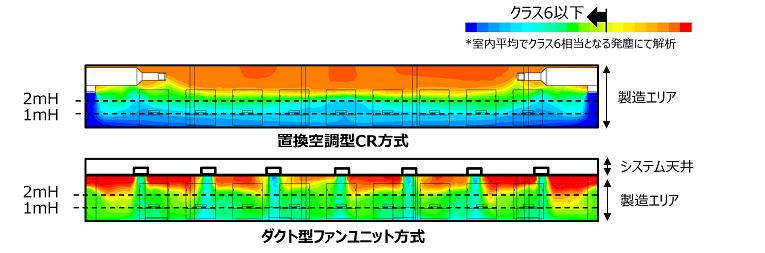

熱流体解析

いずれの方式も清浄度クラス6を満たし、高い清浄度を維持できる見込みです。

実規模の塵埃濃度分布

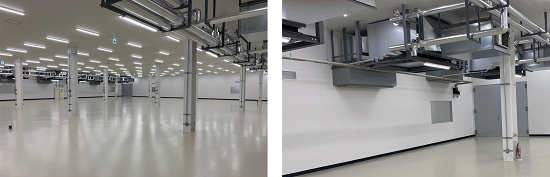

納入事例

お客さまのご要望に沿ったクリーンルームを提供いたします。
